ca. 50 mm

ca. 50 mm

21 mm

90°

90°

21 mm

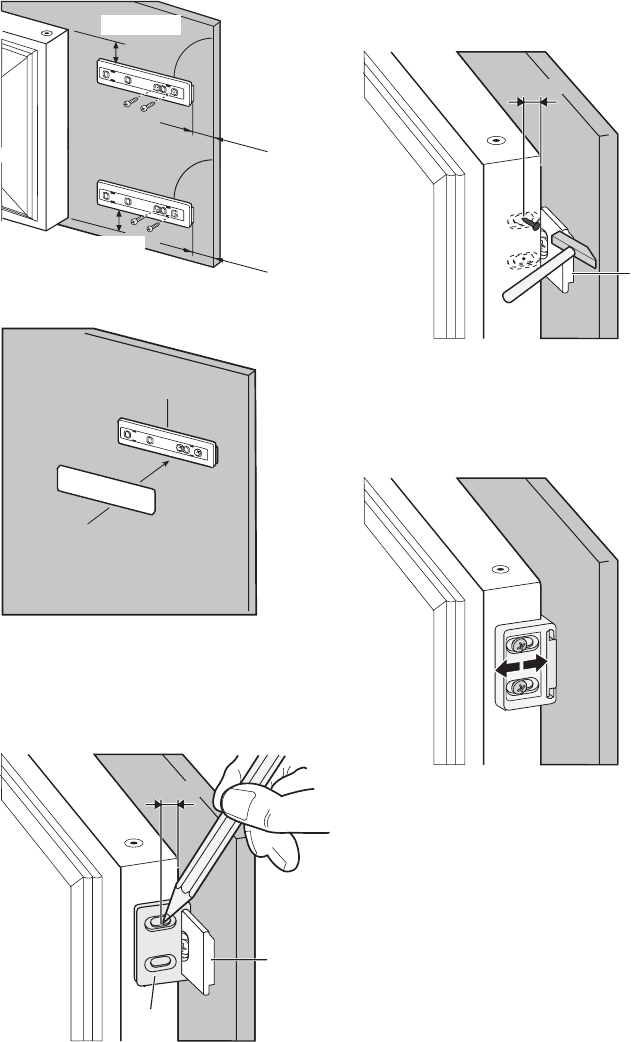

9. Empuje la pieza Hc contra la pieza Ha.

Ha

Hc

10. Abra la puerta del aparato y la del mue-

ble de cocina en un ángulo de 90°.

Introduzca el cuadrado pequeño (Hb) en

la guía (Ha).

Coloque juntas las puertas del aparato y

del mueble y marque los orificios.

Ha

Hb

8 mm

11. Retire los soportes. Instale el clavo (K) a

8 mm del borde exterior de la puerta.

Ha

K

8 mm

12. Vuelva a colocar el cuadrado pequeño

en la guía y fíjelo con los tornillos sumi-

nistrados.

Alinee las puertas del mueble de cocina

y del aparato mediante el ajuste de la

pieza Hb.

Hb

13. Presione la pieza Hd contra la pieza Hb.

progress 15
