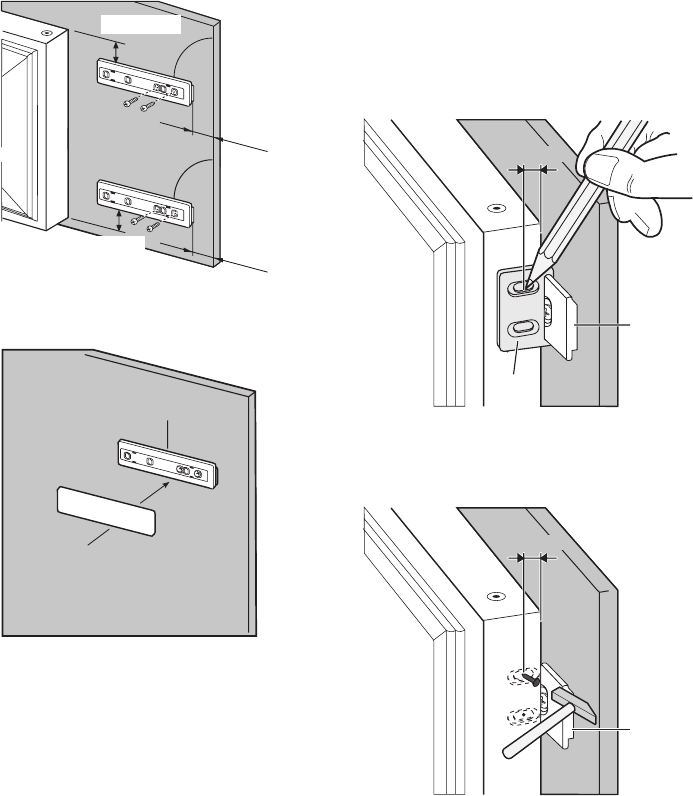

9. Instale la pieza (Ha) en el lado interno

del mueble de cocina.

ca. 50 mm

ca. 50 mm

21 mm

90°

90°

21 mm

10. Empuje la pieza (Hc) contra la pieza

(Ha).

Ha

Hc

11. Abra la puerta del aparato y la puerta

del mueble de cocina en un ángulo de

90°.

Introduzca el cuadrado pequeño (Hb)

en la guía (Ha).

Coloque juntas las puertas del aparato

y del mueble de cocina y marque los

orificios.

Ha

Hb

8 mm

12. Quite los soportes y ponga una marca

a una distancia de 8 mm desde el bor-

de exterior de la puerta en la que se

debe colocar el clavo (K).

Ha

K

8 mm

progress 15
