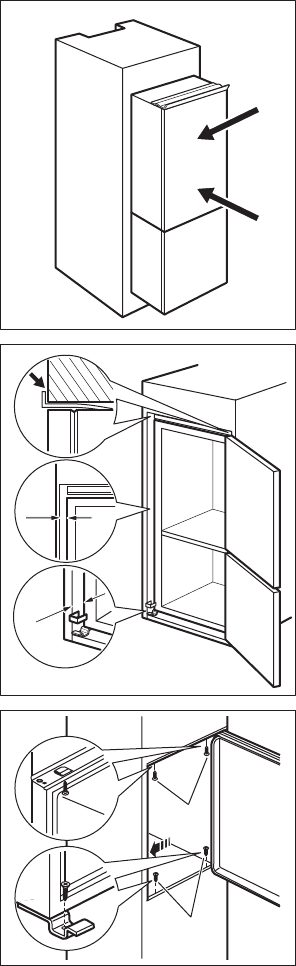

Installare l'apparecchiatura nella nicchia.

Spingere l'apparecchiatura in direzione

della freccia (1) finché la mascherina su-

periore si arresta contro il mobile da cuci-

na.

Spingere l'apparecchiatura in direzione

della freccia (2) contro il mobile sul lato

opposto rispetto alla cerniera.

4 mm

44 mm

Posizionare correttamente l'apparecchia-

tura nella nicchia.

Assicurarsi che la distanza tra l'apparec-

chiatura ed il bordo anteriore dell'armadio

sia di 44 mm.

Il copricerniera inferiore (incluso nel sac-

chetto degli accessori) permette di con-

trollare che la distanza fra l'apparecchia-

tura ed il mobile della cucina sia corretta.

Accertarsi che lo spazio fra l'apparec-

chiatura e il mobile sia di 4 mm.

Aprire la porta. Applicare il copricerniera

inferiore.

Fissare l'apparecchiatura nella nicchia

con 4 viti.

progress 29
