Ha

Hb

8 mm

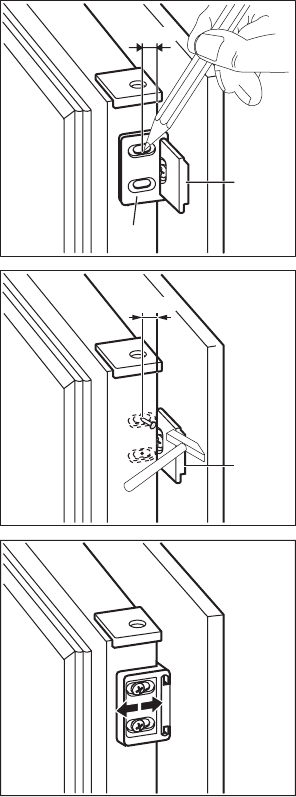

Abra la puerta del aparato y la puerta del

mueble de cocina en un ángulo de 90°.

Introduzca el cuadrado pequeño (Hb) en

la guía (Ha).

Coloque juntas la puerta del aparato y la

puerta del mueble de cocina y marque

los orificios.

Ha

K

8 mm

Quite los soportes y ponga una marca a

una distancia de 8 mm desde el borde

exterior de la puerta en la que se debe

colocar el clavo (K).

Hb

Vuelva a colocar el cuadrado pequeño en

la guía y fíjelo con los tornillos suministra-

dos.

Alinee las puertas del mueble de cocina y

del aparato mediante el ajuste de la pieza

(Hb).

64 progress
