Ha

Hb

8 mm

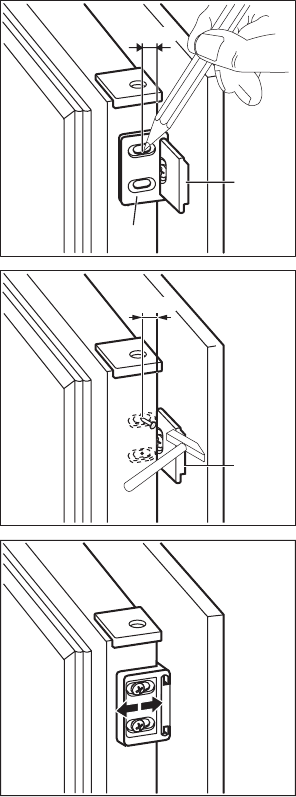

Aprire la porta dell'apparecchiatura e

l'anta del mobile da cucina con un'ango-

lazione di 90°.

Inserire il quadratino (Hb) nella guida (Ha).

Unire la porta dell'apparecchiatura alla

porta del mobile e marcare i fori.

Ha

K

8 mm

Togliere le staffe e segnare la posizione in

cui deve essere inserito il chiodo (K) ad

una distanza di 8 mm dal bordo esterno

della porta.

Hb

Riapplicare il quadratino sulla guida e fis-

sarlo con le viti in dotazione.

Allineare lo sportello del mobile da cucina

con quello dell'apparecchiatura regolan-

do la parte (Hb).

32 progress
